リフォームにあたっては、調査、計画段階で構造補強の方法や範囲を想定します。
工事段階では、建物内部の仕上、下地撤去後に、 基礎、土台、筋交い、柱などについて
劣化や強度不足箇所を詳細に確認し、補強方法を充分に検討の上、構造・耐震補強工事を行います。
＜基礎補強＞
床下換気口上部など柱の下に基礎が無い部分は、柱から伝わる上部からの荷重を地面に伝えることができません。
そのような柱の下には、独立基礎や、基礎増打ちで補強をしました。
既存基礎：換気口上に建つ柱

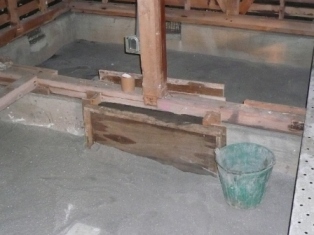

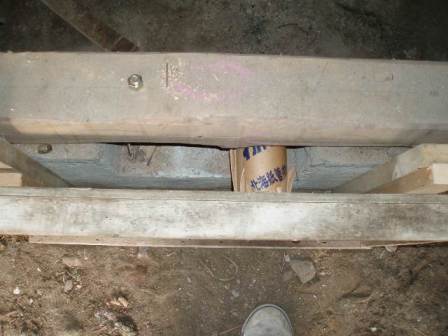

基礎増打による補強１（施工中）：型枠と床下換気用スリーブ
基礎増打による補強２（施工中）： 型枠、コンクリート打設
基礎増打による補強３（施工後）

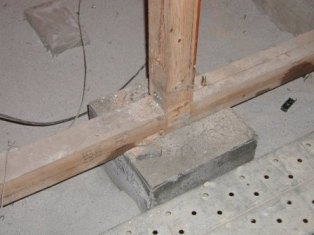

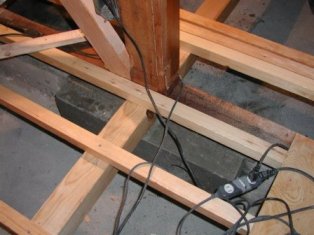

独立基礎による補強（施工後）
＜土台補強＞
土台（建物）と基礎とを固定するアンカーボルトが不足していたため、 アンカーボルトを増設しました（ケミカルアンカー）。
１階床の水平剛性を高めるため、火打土台も新設しました。
アンカーボルトは主に引抜の力がかかる筋交い部分に増設しました。

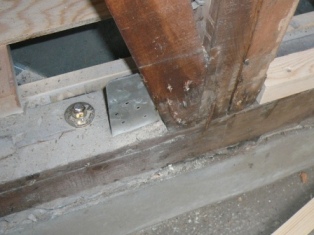

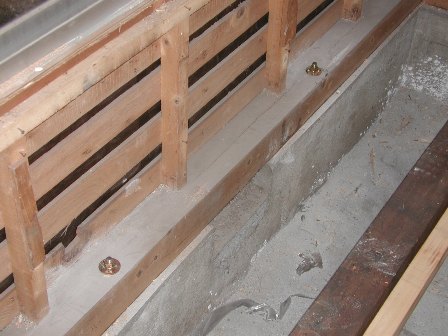

アンカーボルト新設

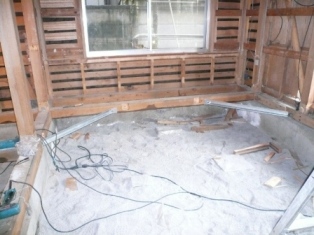

鋼製火打土台新設

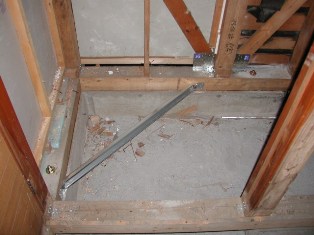

鋼製火打土台新設
＜耐力壁増設と補強＞
現行の建築基準法に適合する耐震性を確保するため、 耐力壁の増設と共に、
柱、土台、梁等の接合部に緊結金物を取付ける補強を行いました。

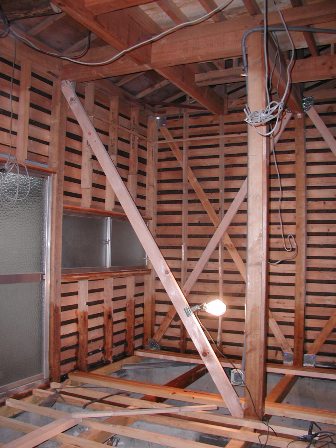

新設耐力壁

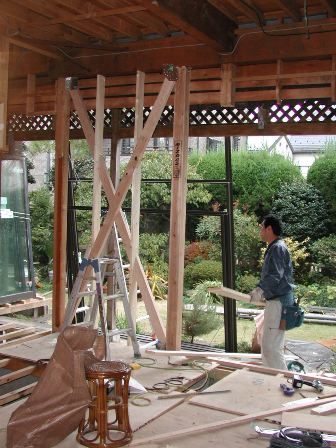

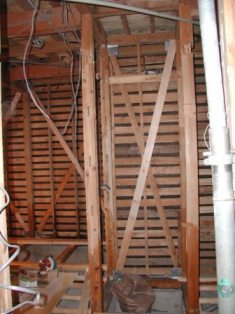

筋交増設
新設耐力壁

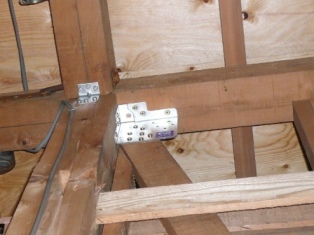

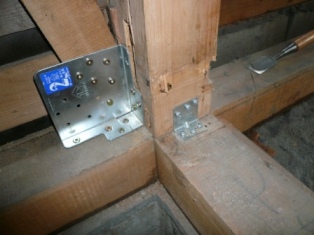

柱、筋交、土台接合部
柱、筋交、梁接合部
既設の柱、梁、土台、筋交 にも全て金物で補強を行いました。
＜梁補強＞
仕上を撤去すると梁を半柱で受けているヶ所が見つかりました。
柱がないことを前提としたプラン変更を行う計画でしたので、
その半柱は撤去し、既設の梁の下に新たな梁を設けて補強を行いました。
既設半柱と梁

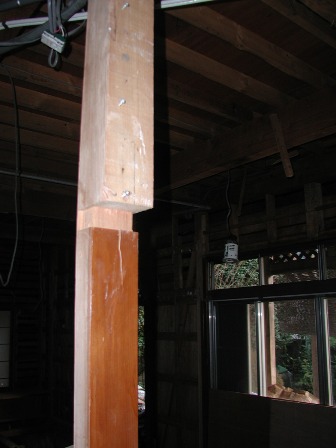

既設半柱

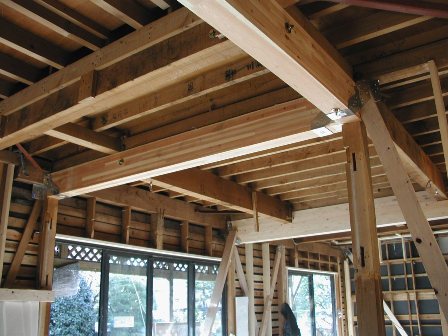

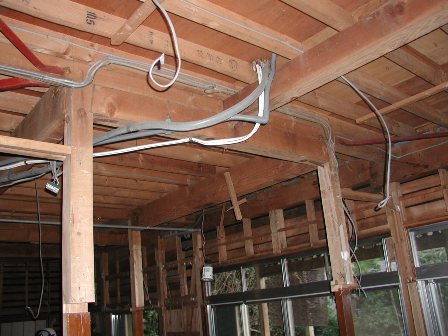

梁補強

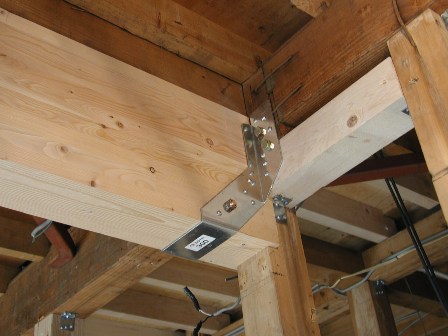

追加金物による梁補強接合部
