断面計画から家の構成を考える
～自然光の採り入れ方・自然換気の手法（３タイプ）～
当事務所に設計のご相談や依頼を頂くほとんどの方が家づくりのご要望のひとつとして挙げられるのは
「明るく風通しが良い家にしたい」ということです。
住宅メーカー等のプランを提示されて「この窓の設け方で問題ないでしょうか」「この吹き抜けは採光上有効でしょうか」というご質問はよくお聞きするものです。
明るい室内や自然光を感じる家、空気が淀まない家とするために「窓の設け方」はもちろん大切なことではありますが、
それ以前に「家の断面計画」の観点から、家の構成を考えることがより重要な事だと考えています。
プラン（平面計画）、いわゆる間取りに関しては一般の方でも図面によりある程度の事は理解したり、考えたりする事はできると思います。
一方で断面計画に関しては、なかなかイメージがしにくいものと思います。
多少建築を学んだ人であっても、平面と断面計画を３次元的に理解したり組み立てる事は難しいものです。
しかし、採光と室内の明るさや風の道を考える為には、家を３次元的に考えることは必須です。
以下に、当事務所が実践している効果的な手法を事例を挙げながらご紹介させて頂きます。
機能的なプランの設計ノウハウや平面的な窓の設け方に関しては、別のページにて記載していますので
こちら↓をご覧ください。
いいプラン（間取り）づくりの設計ノウハウ
都内の住宅地や都市部においては、採光上、問題のない敷地というケースはほぼあり得ないものでしょう。
特に採光面で難しいケースとしては、「旗竿地」「北側道路で南・東・西面には別の建屋が建っている」「周囲がビルやマンションなどで囲まれている」といったものがあります。
このような敷地においては、もともと敷地自体の日当たりが良くないので、単純に窓の設け方を工夫しただけでは日射しを採り入れる家にはできません。
一般的な対策としては、リビングやダイニング等、日常を過ごす場所を２階に設けたり或いは３階建とするといった案がありますが、生活面でのデメリットも多いものです。
また、一般的な提案では、南側に吹抜を設けて採光をはかるというものが多いようですが、よほど奥行きのある吹抜でなければ部屋の奥まで光は届かないものですし、窓の掃除等はどのようにするのか、といった点からはこれもデメリットが多いものです。
上記のような敷地にあっても、日射しが降りそそぐ明るい家とする為の手法としては
「中庭（光庭）を設ける」
「トップライトを設ける」
「ハイサイドライトを設ける」
といった手法がありますが、ここではハイサイドライト以外の手法の中から３タイプをご紹介します。
３タイプとも当事務所では「天空光の家」と名付けている家です。
＜タイプ１＝光庭形式の家＞

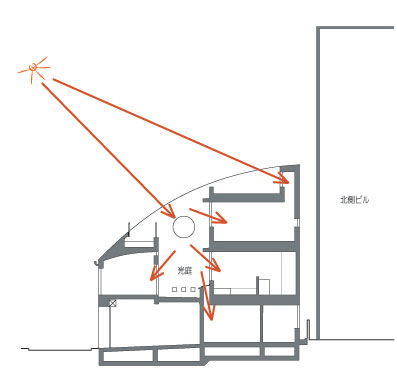

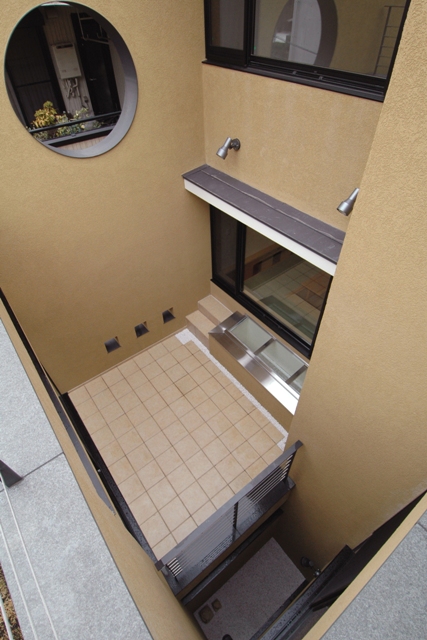

家の中央部に空からの光を直接採り入れる吹抜形式の光庭を設け、そこから庭に面する各室に自然光を採り込むようにする家です。
（実例としては「市ヶ谷の家」「羽根木の家」をご覧ください）
＜タイプ２＝光階段形式の家＞

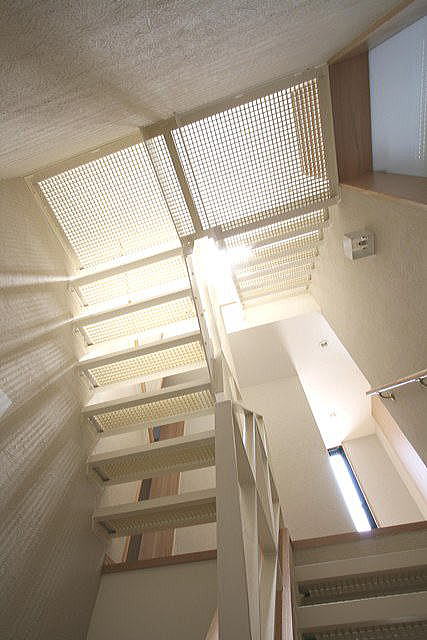

家の中央部に階段室を設け、階段を光や風を通す構造・仕上としてこの階段室の屋根に大型のトップライトを設けることにより、
家全体に日射しを導き、ここから換気をはかるものです。
吹抜を設ける面積的な余裕がない住宅で有効な手法です。

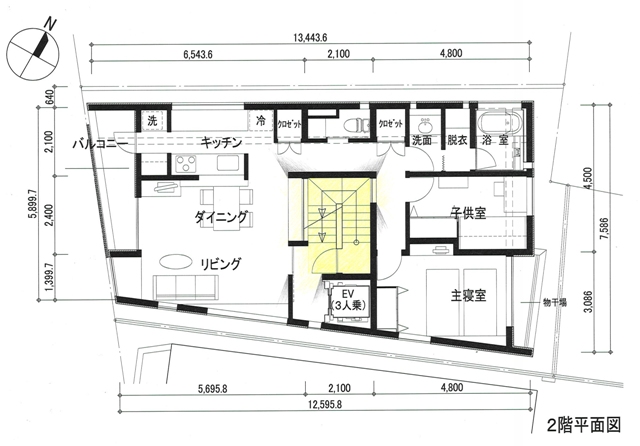

（実例としては「新井薬師の家（３階建）」をご覧ください）
＜タイプ３＝トップライトと吹抜の家＞
住宅において、こちらの事務所では最も採用することが多い採光スタイルです。

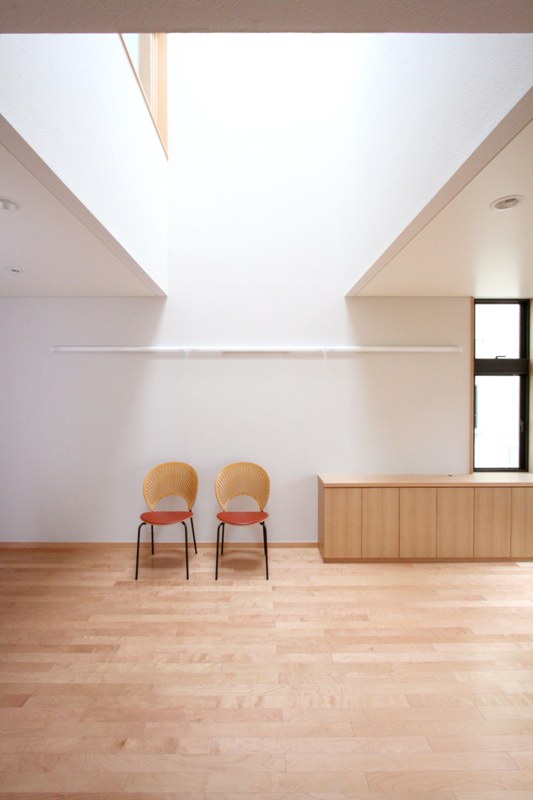

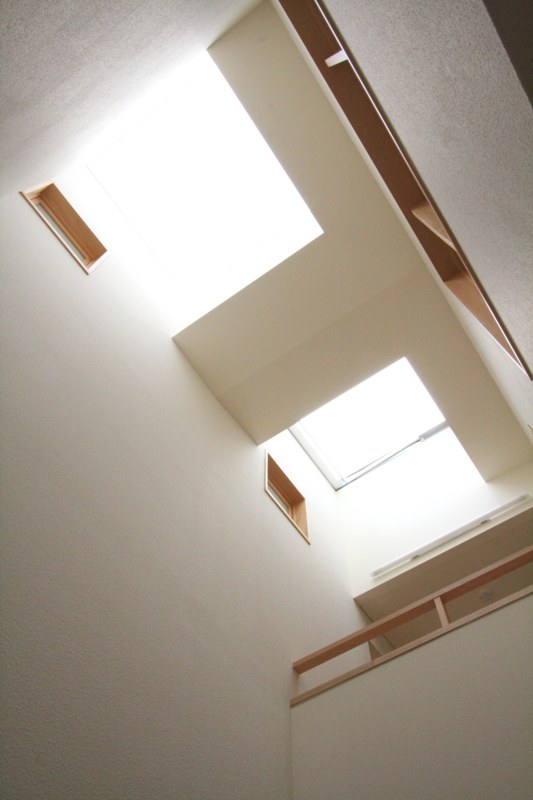

１階のリビングやダイニングなどの上部に吹抜を設け、その上部（２階の屋根）に大型のトップライトを設けることにより、
１階だけでなくこの吹抜に面する２階の諸室の全てにその光を導くという手法です。
家の南側とか片隅に吹抜を設けるのではなく、窓からの明るさが届かない家の中心部に設けることで
家全体を明るく、場合によっては家の中心部が家中で最も明るい場所とすることが可能です。
また、このトップライトを開閉式とすることで、自然な空気の対流（煙突効果による自然な空気の流れ）が生まれ、
家中の自然な換気が可能となります。
（実例としては「宮坂の家」「杉並の家」をご覧ください）

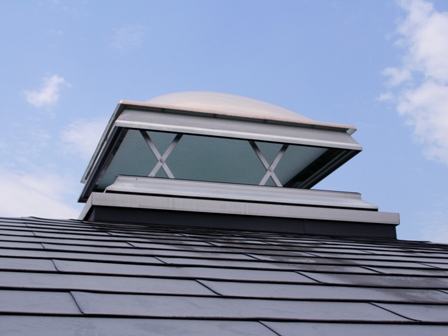

なおトップライトは通常、電動、パンタグラフ式のもので、上下方向に開閉する断熱仕様のものを採用しています。
（写真は設計者の自宅に設置したものです。よほど横なぐりの雨でなければ吹き込みはないもので、これまで20年以上、他のお宅でも故障はしていません）
その他、天空光の家としてトップライトからの光を大きく採り入れた実例としては、
「練馬の家」「田端の家」「善福寺の家」「烏山の家」という住宅があります。また
ハイサイドライトを大きく採り入れた実例としては「関町の家」という住宅があります。
